Spesifisering av hydrauliske separatorer i HVAC-design: En konsulents referanse

Hvor den hydrauliske separatoren sitter i designsekvensen

For MEP-konsulenter er den hydrauliske separatoren (frakoblingstanken) typisk en av de siste store anleggsromkomponentene som er låst inn i planen, fordi størrelsen avhenger av beslutninger som er tatt tidligere - primærsløyfestrømningshastighet, antall sekundære pumpesoner, og om strategien med variabel primærstrøm eller konstant primærstrøm brukes. Å spesifisere det for tidlig, før sonebelastninger er ferdigstilt, er en vanlig årsak til senere endringer i planteromslayout.

Når primærstrømmen er bekreftet, er separatorens funksjon i designet enkel å dokumentere: den kobler fra primær- og sekundærkretser slik at hver enkelt kan designes, kontrolleres og balanseres uavhengig, noe som igjen forenkler kontrollsekvensen som er skrevet inn i BMS-spesifikasjonen.

Elementer som vanligvis er inkludert i planen

• Design strømningshastighet og tilkoblingsstørrelse, dimensjonert til primærkretsens toppbehov.
• Kroppsmateriale og trykkklassifisering, tilpasset primæranleggets driftsforhold.
• Tilkoblingstype (flens/gjenget) samsvarer med tilstøtende røropplegg spesifisert annet sted i dokumentet.
• Integrerte funksjoner som kreves, for eksempel utlufting eller smussavskillelse, hvis en kombinert funksjonsenhet er ment å erstatte separate luft-/smussutskillere.
• Isolasjonskrav, der separatoren er plassert i et kondisjonert eller ubetinget anleggsrom.

Koordineringsmerknader for planteromsoppsettet

Fordi tanken må sitte mellom de primære og sekundære pumpesettene, bør dens fysiske fotavtrykk og tilkoblingsorientering koordineres med tegningen av anleggsrommets layout før pumpeplanene er ferdigstilt - flytting av en separator etter at pumpekurver er valgt, tvinger ofte til en ny kontroll av NPSH og rørføring. Konsulenter som jobber med en produsent som også produserer manifoldbraketter, ventiler og klemmer for samme anleggsrom, kan noen ganger redusere koordineringskostnader ved å spesifisere kompatibel tilkoblingsmaskinvare fra én kilde.

Ofte stilte spørsmål

På hvilket designstadium bør den hydrauliske separatoren dimensjoneres?

Etter at strømningshastigheten for primær sløyfe og pumpekonfigurasjonen for sekundærsonen er fullført, for å unngå å endre størrelse senere i anleggsrommet.

Fjerner spesifikasjonen av en hydraulisk separator behovet for separate luft- og smussutskillere?

Ikke alltid — dette avhenger av om den valgte enheten inkluderer integrerte lufte- og smusseparasjonsfunksjoner; sjekk produsentens modellspesifikasjon.

Kan tilkoblingsstørrelser og materialer tilpasses for å matche en eksisterende rørspesifikasjon?

Ja – produsenter som Jinyi kan produsere tanker til tilpassede tilkoblingsstørrelser og karosserimaterialer for prosjektspesifikke spesifikasjoner.

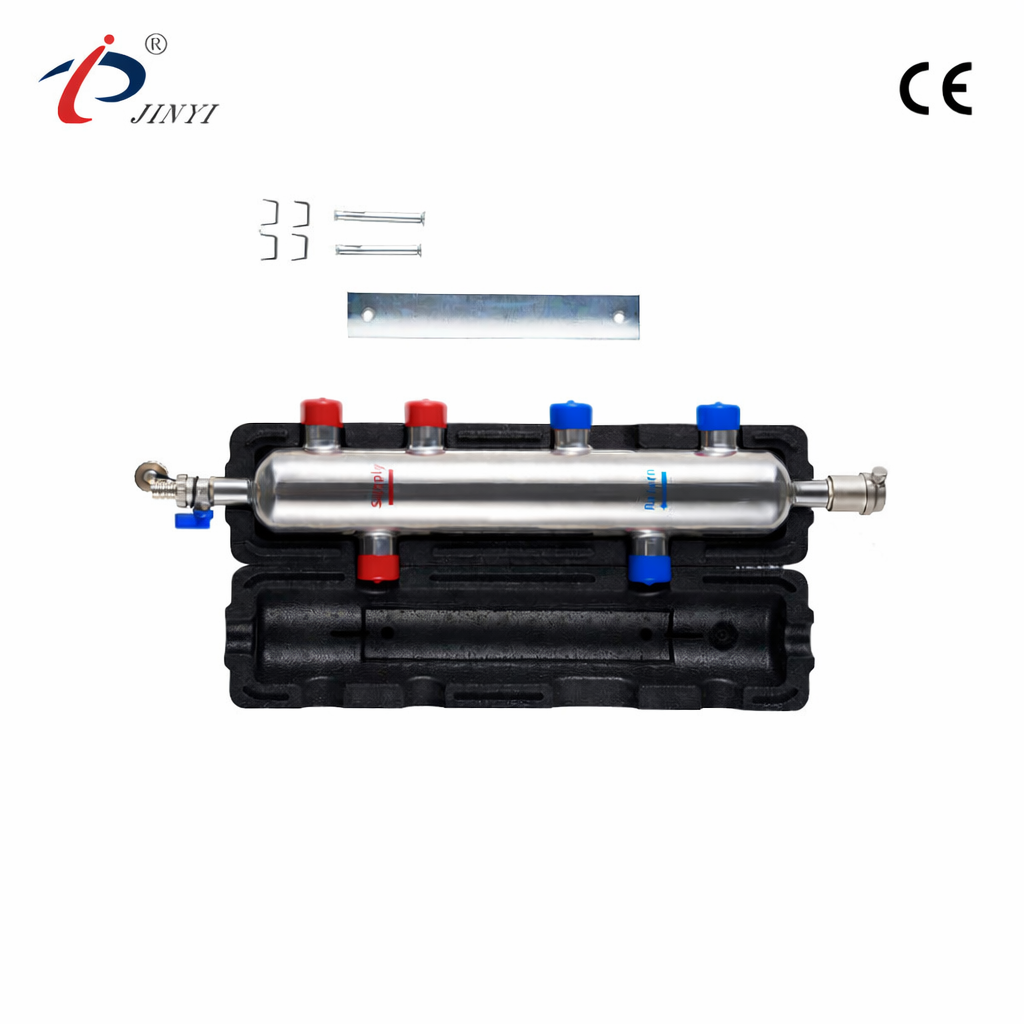

Be om tekniske tegninger og spesifikasjonsdatablad for JY-serien via Frakobling Tank produktside .
